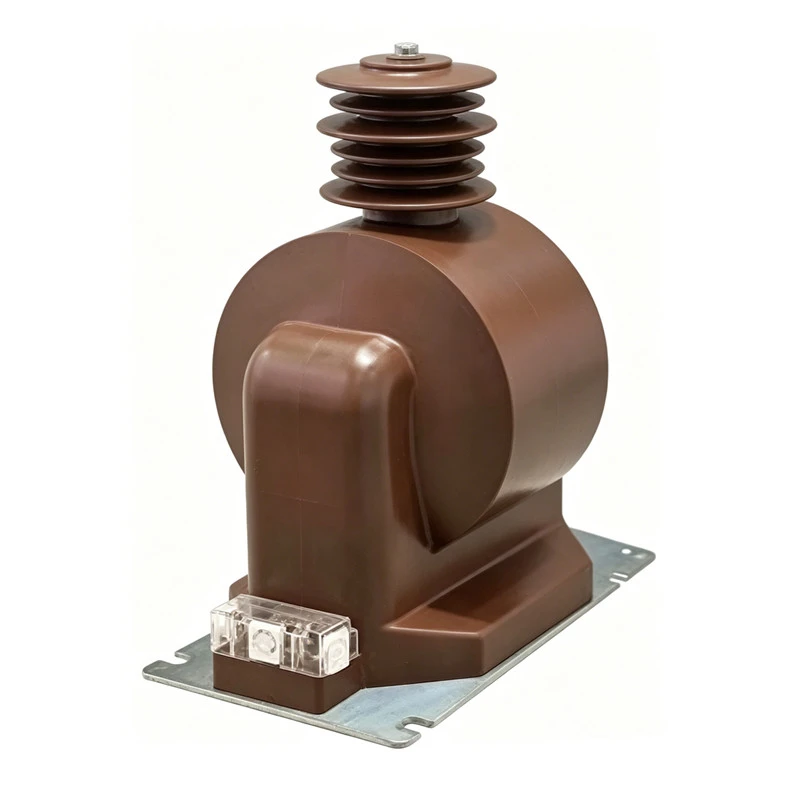

JDZX9-35 หม้อแปลงแรงดันไฟฟ้า
ข้อมูลทางเทคนิค
- หม้อแปลงแรงดันไฟฟ้าเป็นไปตามมาตรฐาน GB20840.3-2013 และ IEC60044-2
- ระดับฉนวนที่กำหนด: 40.5/95/185kV
- ระดับมลพิษ: ระดับⅡ
- ความถี่ที่กำหนด: 50Hz หรือ 60Hz
- โหลดตัวประกอบกำลัง: cosφ=0.8 (ล่าช้า)
- ของกลุ่มที่เชื่อมต่อหม้อแปลงที่มีป้ายกำกับ 1/1/1-12-12 นั้น กลุ่มการเชื่อมต่อหม้อแปลงไฟฟ้ากระแสสลับที่คดเคี้ยวเฟสเดียวสามกลุ่มสำหรับ YO/YO/△-12-11 (ขดลวดแรงดันตกค้างเชื่อมต่อกับสามเหลี่ยมเปิด)
พารามิเตอร์ทางเทคนิคอื่น ๆ มีดังนี้
|
อัตราส่วนแรงดันไฟฟ้า (kV) |
พิกัดเอาต์พุตทุติยภูมิ (VA) |
สูงสุด เอาท์พุต (VA) |
ระดับฉนวนที่กำหนด (kV) |
||||||||
|
0.2 |
0.5 |
1 ระดับ |
3 ระดับ |
0.2/0.2 |
0.5/0.5 |
6P (3P) |
|||||
|
0.2/0.5 |
|||||||||||
|
|
|
|
120 |
300 |
500 |
800 |
/ |
/ |
150 |
1000 |
40.5/95/200 |
|
|
|
|
/ |
/ |
/ |
/ |
60/60 |
150/150 |
150 |
500/500 |
|
|
75/75 |
|||||||||||
/
การวาดมิติโดยรวม
